10:DID大屏幕液晶拼接墙

    DID大屏幕液晶拼接墙主要由液晶拼接子系统,矩阵切换器，信号源系统以及信号传输系统组成，整个大屏液晶幕显示系统通过计算机主机、高清机顶盒、PC、信发播放盒等相关信号源将有关应用系统的图文信息显示在大屏幕上。

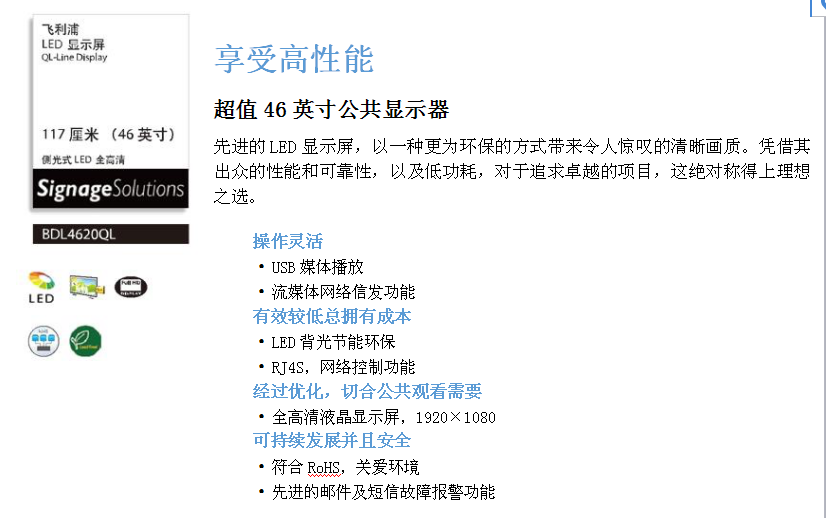

超窄边液晶拼接大屏幕显示单元

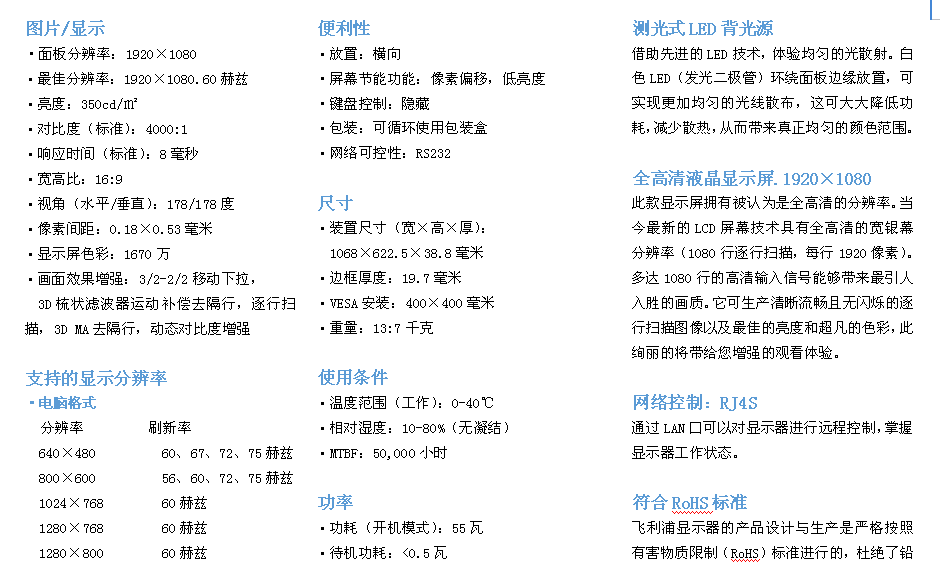

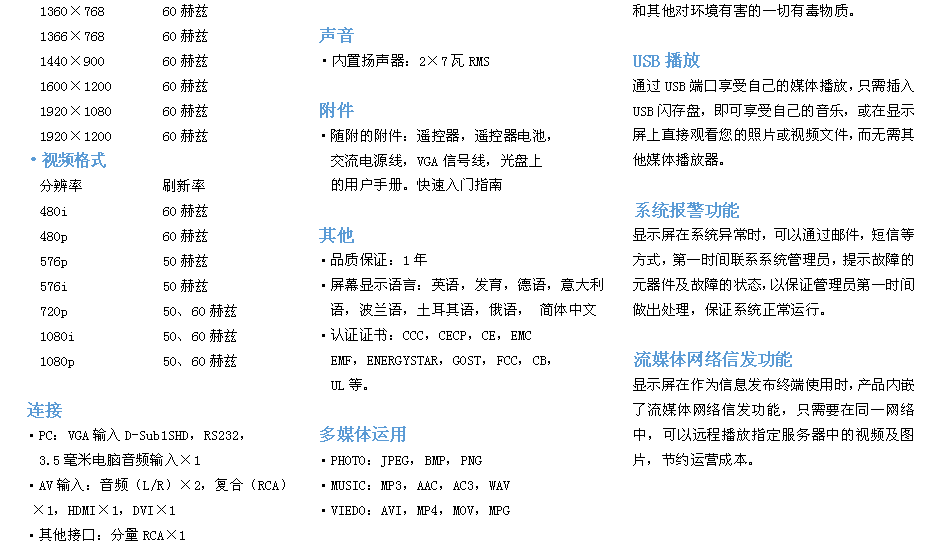

  单屏分辨率为：1920×1080
  单屏亮度为：700cd/m2
  单屏显示面积：1018.4mm(W)×572.5mm(H)
  单屏尺寸：1026mm(W)×580mm(H)×117mm(D)
  拼接安装后两屏物理间距仅为：0.67cm
  单屏电源功率：200W（峰值）

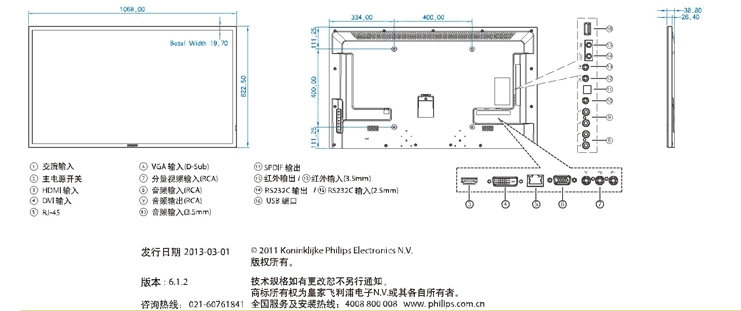

显示屏单元结构示意图

拼接显示系统

功能说明

• 本系统支持多路video信号输入video矩阵，输出video信号分别给多个显示单元（可任意切换）；
• 本系统支持多路VGA信号转RGB信号输入VGA矩阵，输出RGB信号分别给多个显示单元（可任意切换）；
• 配合中国亿基的内置拼接驱动进行M×N拼接显示，输入信号可进行全屏显示；
• 整个显示系统的开关机、画面切换操控可以通过一台PC进行统一控制。（避免经常性的插拔，PC机最好有多个RS232串口）

注意事项：
受信号线带宽等限制，当信号传输距离超出单线承载范围时，需要通过增加长线驱动器的方式来延长信号的传输距离。

如：
VGA线（1600×1200@60Hz分辨率图像），限传距离<25米；
HDMI线（HD分辨率图像），限传距离<15米；
DVI线（HD分辨率图像），限传距离<7.5米。

矩阵切换器的功能：把多路（同样的类型）输入信号，分别输出给多个显示器，使之可以任意切换任意输入信号至多个显示器中的任意一块单屏进行显示，同时可配合中国亿基的内置拼接驱动进行M×N拼接显示（用任意从矩阵输入的信号）。
